Технические характеристики
Диапазон измерения (дифференциал) | 30…300 Па (15 Па) |
Среда | воздух / неагрессивные газы |
Влажность среды | 0-95% RH (без конденсата) |
Точность | ±15% |
Максимальное давление | 10 кПа |
Рабочая температура (согл. ГОСТ IEC 61058-1) | -40…+85 °С |
Тип контакта реле | однополюсный двухпозиционный (SPDT) |
Коммутационная способность реле | 5А(2,5А)@250В |
Ресурс реле | 106 циклов |
Материал диафрагмы | силикон |
Материал корпуса | POM |
Габариты ДхГ(мм) | Ø92х58 |
Степень защиты | IP65 |
Гарантия | 12 месяцев |
Кабельный ввод | PG 11 (M16x1,5) |
Комплектация | трубка 1,2 м; 2 штуцера; винты для монтажа |
Материал трубки | силикон |
Вес (без комплекта) | 200 г. |
производитель | Sputnik |
Датчик давления SR-300 SPUTNIK используется для контроля рабочего давления в системах вентиляции и кондиционировании воздуха. С помощью прессостата SR-300 SPUTNIK осуществляется контроль загрязненности фильтров, осуществляется контроль работы вентиляторов, давления в вентиляционных каналах. Также осуществляется контроль работы противопожарных клапанов и защита от обмерзания теплообменников в холодильных машинах и кондиционировании.
Описание

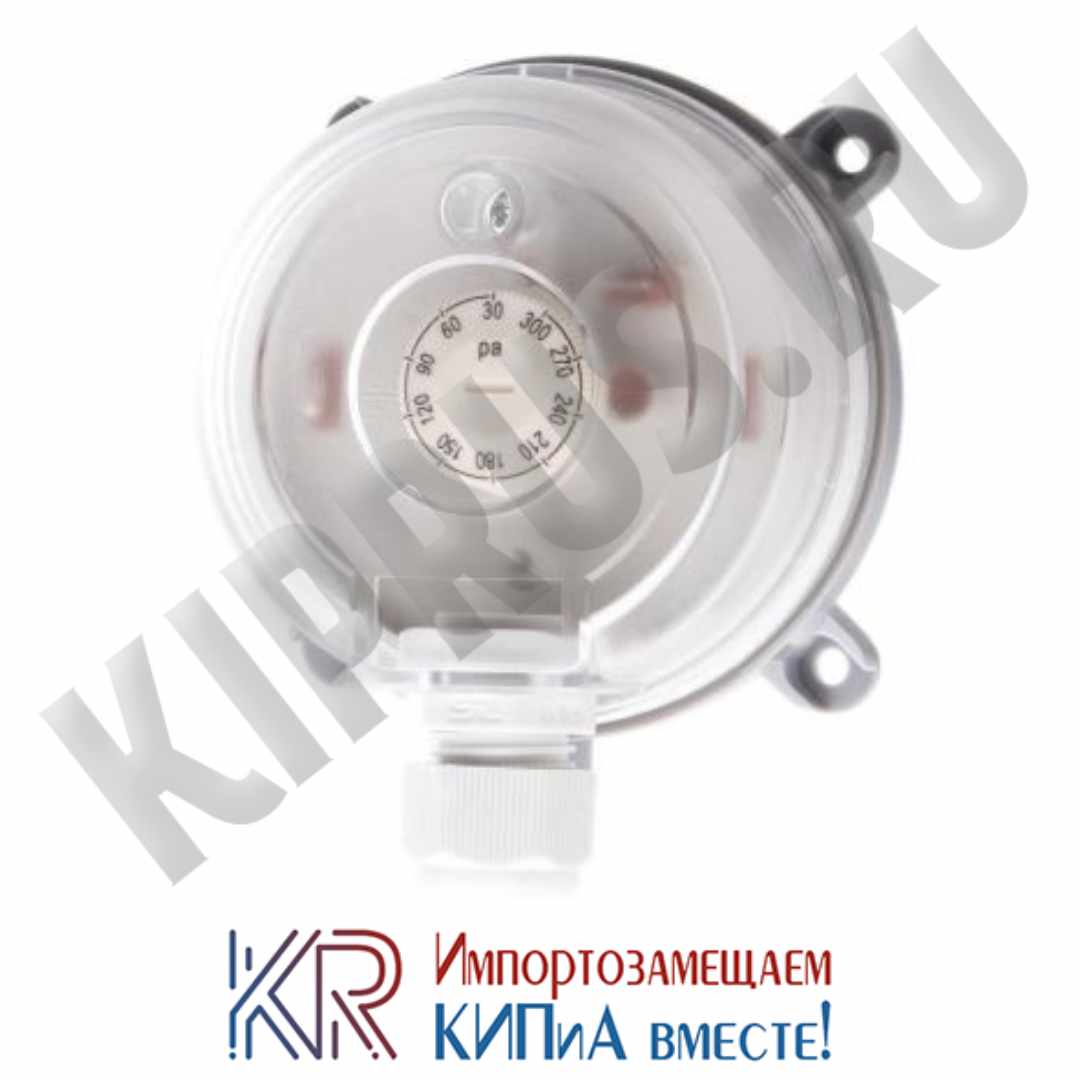

Датчик давления SR-300 механический, настройка нужной точки срабатывания осуществляется при помощи шкалы ручного колесика на корпусе. Уставка срабатывания указана на корпусе реле SR-300.
Комплектация
В комплекте с каждым датчиком дифференциального двления SR-300 поставляется: техническое описание (паспорт), в котором подробно указан порядок монтажа и экспуатации, условия работы и гарантии.
Монтаж
Производить установку датчика дифференциального SPUTNIK SR-300 только при отсувствии давления в магистрали и обесточенном электропитании схемы!
После монтажа прессостата SR-300 на объекте, при подачи давления проверить герметичность пневматических соединений обмыливанием!
Производить монтаж и наладку датчиков давления воздуха и газов только уполномоченными лицами!
Особенности
SR-300 SPUTNIK - простой и надежный прибор, контролирующий нужное давления в работе горелок, котлов, систем вентиляции и кондиционирования, предназначен для безопасности людей и корректной работы оборудования. Максимально простая конструкция, простота в обслуживании и подключении являются неоспоримыми преимуществами и основами надежности данных приборов. Возможность безпроблемной замены датчиков-реле давлениz других производителей. По сути, важен только тип электроподключения прессостата.
- Степень защиты IP65
- Диапазон рабочих температур -40…+85 °С
- Резистивная нагрузка до 5А
Корпус датчика давления СПУТНИК SR-300 выполнен из пластика, что предотвращает появление коррозии и продлевает срок службы прибора.
Чертеж и схема подключения
Купить датчик дифференциального давления SR-300 SPUTNIK по доступной цене Вы можете у нас, заказав его по телефону или отправив заявку на электронную почту info@kiprus.ru
Цены на новые прессостаты SR-300 SPUTNIK действуют согласно официальному прайс-листу завода-производителя.
