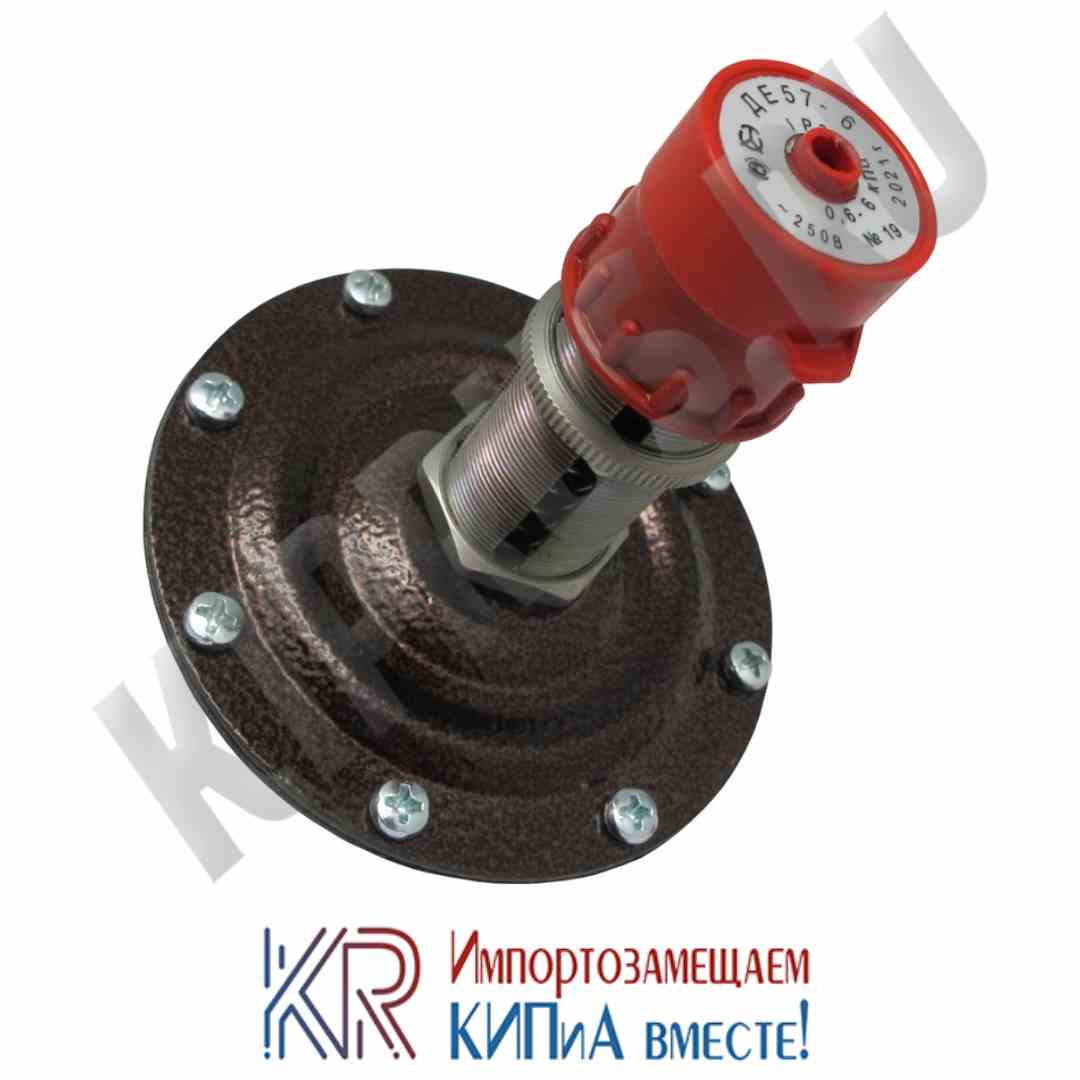

ДЕ 57-6Т Датчик-реле тяги (0,6 – 6 кПа)
Артикул:
ДЕ 57-6Т
Нет в наличии
ДЕ 57-6Т Датчик-реле тяги (0,6 – 6 кПа)
Хит!
Имя:
Телефон: *
Email: *
Технические характеристики
| Контролируемая среда | газ / воздух / неагрессивные жидкости / масла |
| Типы измеряемого давления | избыточное, вакуумметрическое, разница давлений |
| Пределы уставок | 0,6 – 6 кПа (60 – 600 кгс/м²) |
| Величина зоны возврата | 0,6 кПа (60 кгс/м²) |
| Давление перегрузки | 18 кПа (1800 кгс/м²) |
| Температура эксплуатации и рабочей среды | -30 ... +50°C |
| Относительная влажность | 95±3% при температуре 35о С |
| габариты (мм) | Ø60± 5х130± 5 |
| масса, кг | 0,25 ± 0,3 |
| гарантия | 12 месяцев |
| производитель | Россия |
ДЕ 57-6Т Датчик-реле тяги применяется для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а так же разницы давлений).
Описание
ДЕ 57-6Т Датчик-реле тяги является аналогом датчиков реле серии РУМД (ДД-0.6, ДН-6, ДТ-6). По сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса в три раза. Разработанные датчики-реле имеют информационную шкалу настройки.
Комплектация
В комплекте с каждым датчиком тяги ДЕ 57-6Т поставляется: техническое описание (паспорт), в котором подробно указан порядок монтажа и экспуатации, условия работы и гарантии.
Монтаж
Производить установку реле тяги ДЕ 57-6Т только при отсувствии давления в магистрали и обесточенном электропитании схемы!
На объекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12x1,5 (кроме ДЕ-57-2ПН). Штуцер поставляется в комплекте.
В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.
Процедура монтажа датчика-реле ДЕ-57-2ПН выглядит следующим образом:
Закрепить прибор на кронштейне;
Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по уплотнительному кольцу подсоединительного штуцера.
Подключение датчика-реле в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5¸1,6 мм.
Производить монтаж и наладку датчиков-реле давления воздуха и газов только уполномоченными лицами!
ДЕ 57-6Т - простой и надежный прибор, контролирующий нужное давления в работе инженерных систем, предназначен для безопасности людей и корректной работы оборудования. Максимально простая конструкция, простота в обслуживании и подключении являются неоспоримыми преимуществами и основами надежности данных приборов. Возможность безпроблемной замены датчиков-реле давлений других производителей.
*Датчики могут изготавливаться в атомном исполнении. Информация предоставляется по официальному запросу
Электрическая схема поделючения
| номер провода | цвет изоляции | допускаемая замена по цвету изоляции |
| 1 | черный | фиолетовый, коричневый |
| 2 | красный | розовый, желтый, оранжевый |
| 3 | белый | синий, голубой, зеленый |
Купить датчик-реле тяги ДЕ 57-6Т по доступной цене Вы можете у нас, заказав его по телефону или отправив заявку на электронную почту.
Цены на новые датчики-реле тяги ДЕ 57-6Т действуют согласно официальному прайс-листу завода-производителя.
