Технические характеристики
Контролируемая среда | газ / воздух / неагрессивные жидкости / масла |
Типы измеряемого давления | избыточное, вакуумметрическое, разница давлений |
Пределы уставок | 0,4 – 40 кПа (40 –4000 кгс/м²) |
Давление перегрузки |
80 кПа (8000 кгс/см²) |
температура эксплуатации и рабочей среды | -30 ... +50°C |
Относительная влажность | 95±3% при температуре 35о С |
габариты (мм) | Ø 60×130 |
масса, кг | 0,25± 0,05 |
гарантия | 12 месяцев |
производитель | Россия |
Применение.

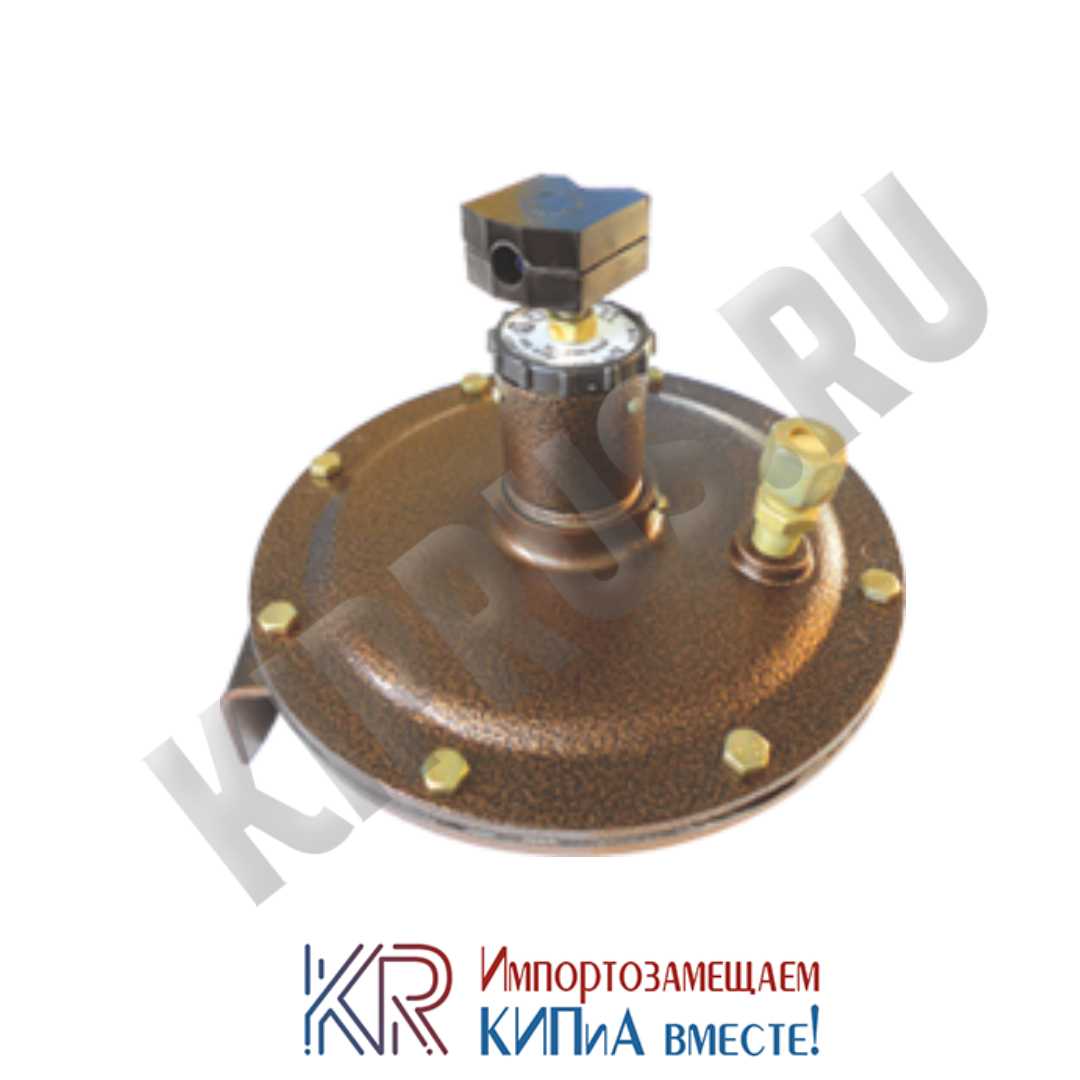

Датчик-реле напора ДН-40 применяется для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а так же разницы давлений).
Описание
Датчик-реле напора ДН-40 является аналогом датчиков реле серии РУМД (ДН-40). По сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса в три раза. Разработанные датчики-реле имеют информационную шкалу настройки.
Комплектация
В комплекте с каждым датчиком давления ДН-40 поставляется: техническое описание (паспорт), в котором подробно указан порядок монтажа и экспуатации, условия работы и гарантии.
Монтаж
Производить установку реле давления ДН-40 только при отсувствии давления в магистрали и обесточенном электропитании схемы!
На объекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12x1,5 (кроме ДЕ-57-2ПН). Штуцер поставляется в комплекте.
В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.
Процедура монтажа датчика-реле ДЕ-57-2ПН выглядит следующим образом:
Закрепить прибор на кронштейне;
Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по уплотнительному кольцу подсоединительного штуцера.
Подключение датчика-реле в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5¸1,6 мм.
Производить монтаж и наладку датчиков-реле давления воздуха и газов только уполномоченными лицами!
Особенности
ДН-40 - простой и надежный прибор, контролирующий нужное давления в работе инженерных систем, предназначен для безопасности людей и корректной работы оборудования. Максимально простая конструкция, простота в обслуживании и подключении являются неоспоримыми преимуществами и основами надежности данных приборов. Возможность безпроблемной замены датчиков-реле давлений других производителей.
*Датчики могут изготавливаться в атомном исполнении. Информация предоставляется по официальному запросу
Электрическая схема поделючения
номер провода | цвет изоляции | допускаемая замена по цвету изоляции |
1 | черный | фиолетовый, коричневый |
2 | красный | розовый, желтый, оранжевый |
3 | белый | синий, голубой, зеленый |
Купить датчик-реле напора ДН-40 по доступной цене Вы можете у нас, заказав его по телефону или отправив заявку на электронную почту.
Цены на новые датчики-реле напора ДН-40 действуют согласно официальному прайс-листу завода-производителя.
