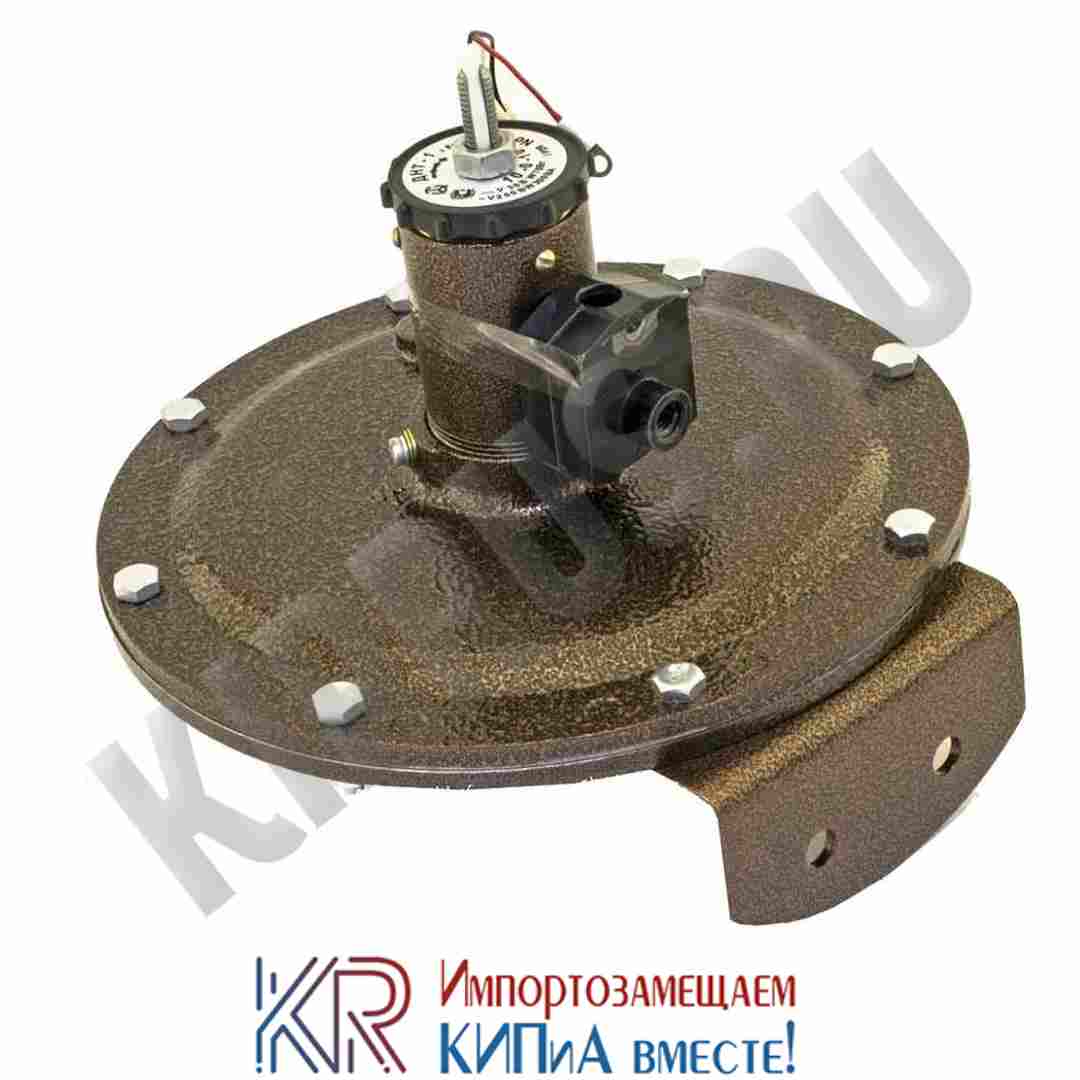

ДНТ-1 Датчик-реле напора и тяги (-0,1...0...1кПа)
Артикул:
ДНТ-1
Нет в наличии
ДНТ-1 Датчик-реле напора и тяги (-0,1...0...1кПа)
Хит!
Имя:
Телефон: *
Email: *
Технические характеристики
| Контролируемая среда | газ / воздух / неагрессивные жидкости / масла |
| Типы измеряемого давления | избыточное, вакуумметрическое, разница давлений |
| Пределы уставок | -0,1...0...1кПа, (-10..0...100 кгс/см²) |
| Давление перегрузки | 10 кПа (1000 кгс/см²) |
| Температура эксплуатации и рабочей среды | -30 ... +50°C |
| Относительная влажность | 95±3% при температуре 35о С |
| габариты (мм) | Ø200х135 |
| масса, кг | 1,4 |
| гарантия | 12 месяцев |
| производитель | Россия |
ДНТ-1 Датчик-реле напора тяги применяется для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а так же разницы давлений).
Описание
ДНТ-1 Датчик-реле тяги является аналогом датчиков реле серии РУМД (ДН-1, ДТ-1). По сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса в три раза. Разработанные датчики-реле имеют информационную шкалу настройки.
Комплектация
В комплекте с каждым датчиком напора и тяги ДНТ-1 поставляется: техническое описание (паспорт), в котором подробно указан порядок монтажа и экспуатации, условия работы и гарантии.
Монтаж
Производить установку реле тяги ДТ-1 только при отсувствии давления в магистрали и обесточенном электропитании схемы!
На объекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12x1,5 (кроме ДЕ-57-2ПН). Штуцер поставляется в комплекте.
В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.
Процедура монтажа датчика-реле ДЕ-57-2ПН выглядит следующим образом:
Закрепить прибор на кронштейне;
Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по уплотнительному кольцу подсоединительного штуцера.
Подключение датчика-реле в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5¸1,6 мм.
Производить монтаж и наладку датчиков-реле давления воздуха и газов только уполномоченными лицами!
ДТ-2,5 - простой и надежный прибор, контролирующий нужное давления в работе инженерных систем, предназначен для безопасности людей и корректной работы оборудования. Максимально простая конструкция, простота в обслуживании и подключении являются неоспоримыми преимуществами и основами надежности данных приборов. Возможность безпроблемной замены датчиков-реле давлений других производителей.
*Датчики могут изготавливаться в атомном исполнении. Информация предоставляется по официальному запросу
Электрическая схема поделючения
| номер провода | цвет изоляции | допускаемая замена по цвету изоляции |
| 1 | черный | фиолетовый, коричневый |
| 2 | красный | розовый, желтый, оранжевый |
| 3 | белый | синий, голубой, зеленый |
Купить датчик-реле напора и тяги ДНТ-1 по доступной цене Вы можете у нас, заказав его по телефону или отправив заявку на электронную почту.
Цены на новые датчики-реле напора и тяги ДНТ-1 действуют согласно официальному прайс-листу завода-производителя.
